产品详细

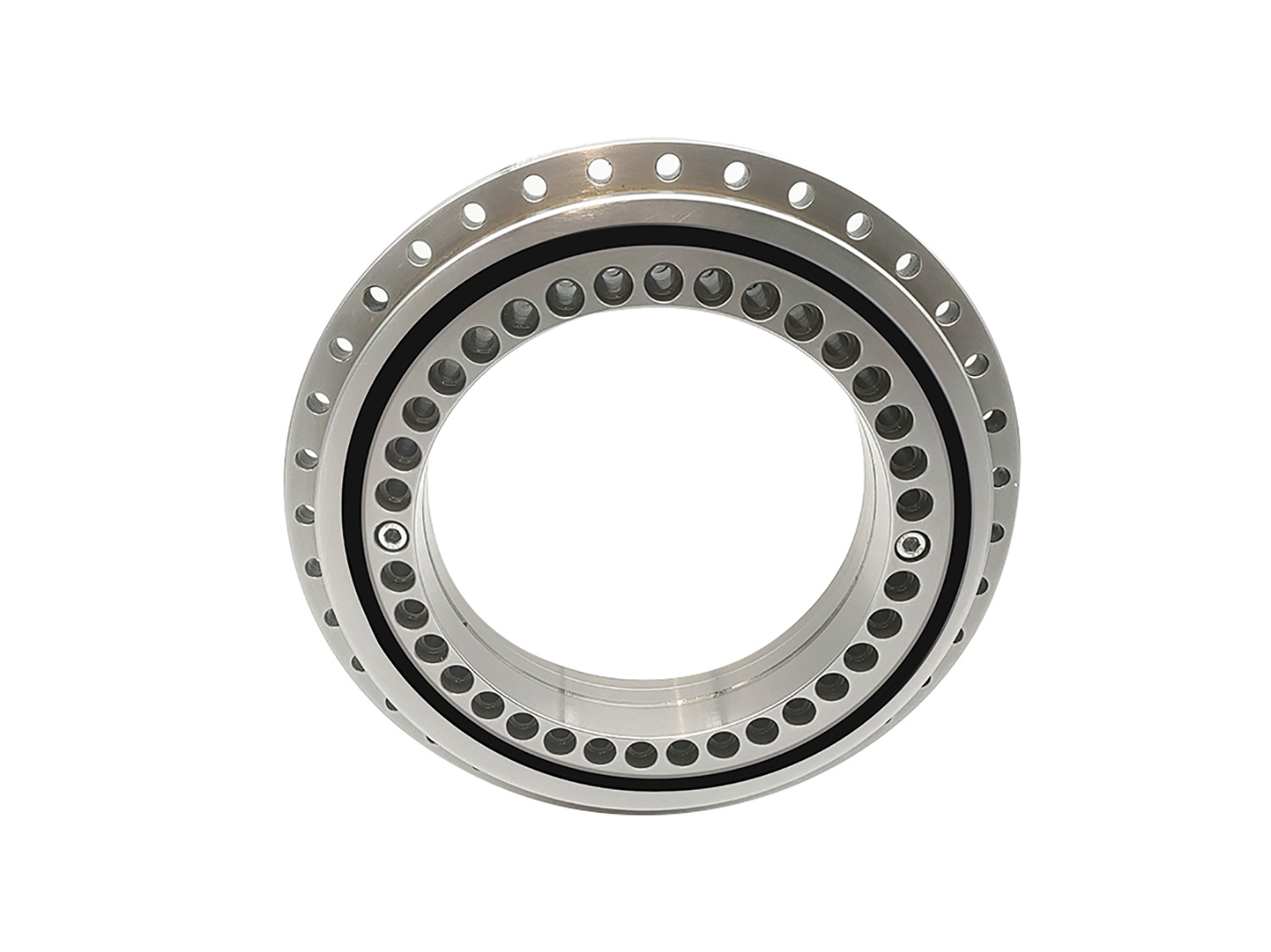

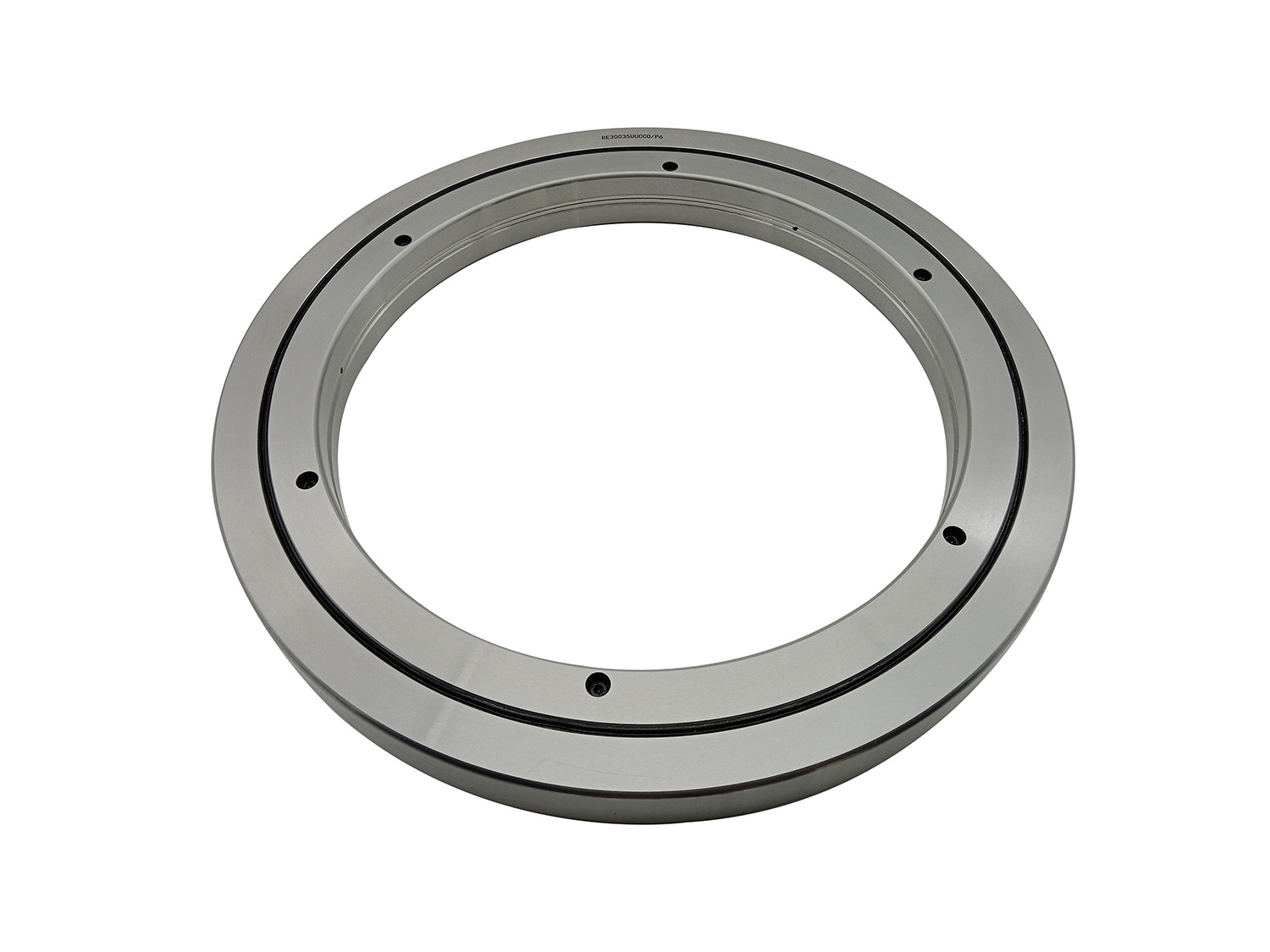

XU型--简介
XU系列型号已进行了安装孔的加工，就不需要固定法兰和支撑座。
XU型--用途
XU系列轴承由于采用带座的的体化内外环结构，安装对性能几乎没有影响，因此能够获得稳定的旋转精度和扭矩。能用于外环和内环旋转。所以适合于工业机器人的关节部位或者旋转部位、机械加工中心的旋转工作台、机械手旋转部、精密旋转工作台、医疗仪器、计量器具、IC制造装置等广泛用途。
XU型--参数表
| 型号 | 内径 | 外径 | 内圈宽度 | 外圈宽度 | 节圆直径 | 内圈安装孔位置及大小 | 外圈安装孔位置及大小 | 重量 | ||
| d（mm） | D（mm） | B（mm） | B1（mm） | Dpw(mm) | PCD1（mm） | φ/M（mm） | PCD2（mm） | φ/M（mm） | m（Kg） | |
| XU050077 | 40 | 112 | 22 | 21 | 77 | 56 | 6-M8 | 97 | 6-φ6.6沉孔φ11深5.5 | 1.4 |
| XU060094 | 57 | 140 | 26 | 25 | 94 | 70 | 6-M8 | 120 | 6-φ9沉孔φ15深6 | 2.4 |
| XU060111 | 76.2 | 145.79 | 13 | 15.87 | 111 | 88.9 | 8-φ6.9 | 133.1 | 8-φ7沉孔φ11深6.4 | 1.2 |
| XU080120 | 69 | 170 | 30 | 29 | 120 | 90 | 6-M8 | 148 | 6-φ9沉孔φ15深9 | 4 |
| XU080149 | 101.6 | 196.85 | 22.22 | 22.22 | 149 | 115.8 | 16-φ6.9沉孔φ11深6.4 | 177.8 | 16-φ6.9沉孔φ11深6.4 | 3.6 |
| XU120179 | 124.5 | 234 | 30 | 30 | 179 | 144.5 | 12-φ11 | 214 | 12-φ11 | 7 |
| XU120179 | 126.5 | 232 | ||||||||
| XU120222 | 140 | 300 | 30 | 30 | 222 | 170 | 12-φ18 | 270 | 12-M6 | 12 |
| XU160260 | 191 | 329 | 41 | 41 | 260 | 215 | 20-φ14 | 305 | 20-φ14 | 16 |
| XU160260ZT | 193 | 327 | ||||||||
| XU060264 | 216 | 311 | 25.4 | 25.4 | 264 | 231.8 | 12-φ8.7沉孔φ13.7深8.6 | 295.3 | 12-φ8.7沉孔φ13.7深8.6 | 6.9 |
| XU160405 | 336 | 474 | 41 | 41 | 405 | 360 | 30-φ14 | 450 | 30-φ14 | 25 |
| XU160405ZT | 338 | 472 | ||||||||
| XU080430 | 380 | 480 | 26 | 26 | 430 | 398 | 20-M10 | 462 | 20-φ9沉孔φ15深8.2 | 12 |
| XU300515 | 384 | 646 | 79 | 79 | 514 | 432 | 18-φ26 | 598 | 18-φ26 | 115 |
| XU300515ZT | 386 | 644 | ||||||||

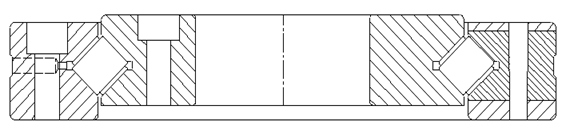

此型号的交叉圆柱滚子轴承内外圈均为整体结构，可以直接进行端面安装
